마이크로 바디 냉각 시스템

휴대용 신체 냉각 시스템 | AC 천

이 제품은 200W, LCG, 배터리, 가방, 충전기 및 액세서리의 냉장 용량이있는 마이크로 냉동 메인 프레임을 포함하여 마이크로 환경 냉각 시스템 인체입니다. 휴대가 간편한 휴대용 벨트 또는 배낭으로 디자인되었습니다.

이 제품은 화학 세력, 특수 작업, 교통 경찰, 소방관, 의료 구조, 경주, 낚시, 관광 및 옥외 열광 자 및 다른 그룹을 포함하여 신체 냉각의 휴대용 사용의 모든 종류의 요구에 사용됩니다.

空调 服

1. 특징


① 작고 가벼운

자체 연구 열 교환기를 사용하는 소형 압축 팽창 냉동 제품은 유사 제품에서 가장 작고 가벼운 제품입니다.

② 고온 제어 정밀도

온도는 터치 스크린에 수동으로 설정 될 수 있으며 제품은 섭씨 1 도의 온도 제어 정확도를 달성 할 수 있습니다.

③ 쉬운 조작

소형 마이크로 냉동 시스템의 냉동 효율은 약 2로 반도체 냉동 효율의 5 배이며 다른 냉동 및 냉각 방법보다 훨씬 높습니다.

④ 높은 전기 효율

소형 마이크로 냉동 시스템의 냉동 효율은 약 2로 반도체 냉동 효율의 5 배이며 다른 냉동 및 냉각 방법보다 훨씬 높습니다.

⑤ 높은 신뢰성과 안전성

일련의 신뢰성 및 안전성 테스트를 통한 제품 개발. 각 제품의 공장 생산은 해당 유형 테스트 (진동, 압력, 고온 및 저온 환경, 내후성, 오일 리턴, 응축, 보호, 신뢰성, 성능, 전기 안전 등과 같은 액체 펌프 / 팬 구성 요소) .

⑥ 환경 적 우수성

(1) 냉각 또는 50 ℃ ~ -40 ℃의 가열. 온도는 -20 ℃ ~ 35 ℃까지 연속적으로 조절할 수 있습니다.
(2) 0.5 ~ 1 기압 (높은 고도)의 작업 환경에 적응.
(3) 온도 변화에 따라 신속하게 응답.
(4) 모바일 슬로 싱 환경 (운송, 사람 운반)에 적응.
(5) 요구 사항에 따라, 그것은 방수 및 방진 기능, 전자기 호환성, 의료 기기 인증의 해당 수준을했습니다.

2. 제품 매개 변수


空调 服

2.1 이름 지정 규칙


명명 规则

2.2 구성


아니. 구성 요소 유형 구성 요소 이름 구성 요소 설명
1 숙주 압축기 소형 DC 가변 주파수 압축기
2 증발기 마이크로 채널 열교환 기
콘덴서 평행 류 마이크로 채널 열교환 기
4 냉각제 R134a
5 디스플레이 패널 터치 패널
6 의류 냉각 직물 / 안감 표준
7 냉각수 파이프 재료 식품 용 플라스틱 파이프
8 물 인터페이스 빠른 조인트 매칭
9 주택 껍질 양극 산화에 의한 알루미늄 합금 외장의 표면 처리
10 배터리 및 충전기 리튬 이온 충전식 3D 리튬 배터리
11 충전기 지원

2.3 호스트 매개 변수


空调 服 结构
1 터치 패널 7 물 필러
2 공기 유입구 8 전원 스위치
공기 출구 9 전원 커넥터
4 끈 고리 10 물 주입구
5 스트랩 홈 11 물 배출구
6 해제 버튼

2.4 호스트 크기


空調 服 主机 尺寸

2.5 냉각 천 스타일

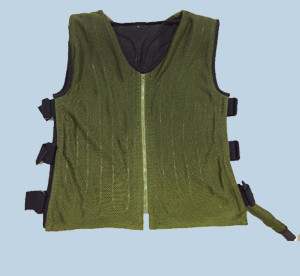

a. 액체 냉각 자켓

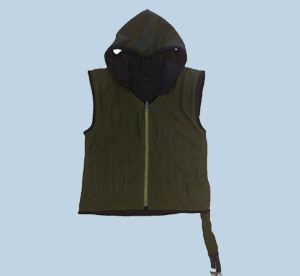

b. 후드가있는 액체 냉각 재킷

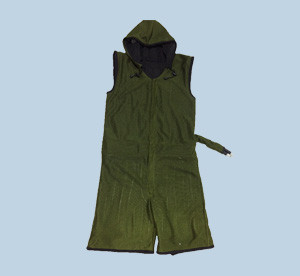

c. 후드가있는 액체 냉각 장치

2.6 기술 명세표


호스트 매개 변수
계획 단위 수치
공칭 냉장 용량 200
명목상의 힘 110
주요 입력 전압 V DC24
호스트 정격 전압 에이 4.6
호스트 정격 전류 에이 9.0
산출 수온의 범위 기음 조언 : 16.03 ~ 5.0
치수 mm 길이 : 190
너비 : 90
높음 : 193
온도 제어 모드 터치 스크린 설정, 호스트 자체 제어
작업 환경 온도 기음 + 10 ~ + 50
보관 환경 온도 기음 -30 ~ + 70
호스트의 순중량 킬로그램 2.5
호스트 소음 dB (A) 55
순환 매체 100 % 순수 또는 증류수
외관 재질 알루미늄 (1.Silvery 2.Blue 3.Black 4.Others)
참고 : 공칭 작동 조건 : 주위 온도는 섭씨 45도입니다. 액체 온도는 섭씨 25도입니다.
배터리 매개 변수
계획 공연 비고
공칭 전압 22.2VDC 200
작동 전압 19.0 ~ 25.2VDC
명목상의 수용력 6.5 AH (표준) 또는 10AH
작동 온도 차지 : 0 ℃ ~ 45 ℃
방전 : -10 ℃ ~ 60 ℃
보관 온도 3 monthes : -20 ~ 45 ℃ 보관할 때는 배터리를 항상 전원 상태로 유지하십시오.
6 개월 : -20 ~ 30 ° C
순중량 0.9 또는 1.4kg
충전기 매개 변수
입력 전압 범위 AC 100-240V
정격 입력 전압 AC 220V
입력 주파수 범위 47 ~ 63HZ
입력 전류 2.5A 최대 (@AC 180V, 전체 부하)
효율적인 업무 85 % 분 (@ 220V AC, 주 님)
충전 전압 25.2V DC
충전 전압 범위 25.2 ~ 25.5V DC (참고 : 공주 : DC 25.3V DC)
충전 전류 4.0A
작동 온도 -30 ~ 45 ° C
보관 온도 -40 ~ 75 ° C
작동 습도 0 ~ 90 %
보관 습도 0 ~ 90 %
냉각 방식 자연 공기 냉각
충전기 상태 표시 매개 변수
LED 지침
충전 상태 녹색 빨간
충전 대기 중 떨어져서
배터리 삽입 떨어져서
충전 완료 됨 떨어져서
출력 단락 회로 플래시 플래시
역방향 연결 출력 떨어져서
액체 냉각 천 매개 변수
온도 저항 ℃ ° C 요구에 따라
자료 나일론 + 스판덱스 (수도관 없음)
액체 커넥터 자동 폐쇄 형 빠른 플러그 조인트
세탁 방법 세탁 가방에 넣으세요.
무게 (kg) (kg) 액체 냉각 재킷 0.85
후드가있는 액체 냉각 재킷 1.00
수냉식 커버 올 캡 1.20

3. 실적

3.1 작업 범위


空调 服 工作 范

참고 : 오랜 시간 동안 범위를 초과하여 작업하면 호스트가 따뜻해집니다.

3.2 냉각 용량


空調 服 制 冷量

3.3 배터리 작동 시간


공조 服 电池 工作 时间

4. 오류 코드


암호 결점 암호 결점
F1 압축기 과부하 / 응축기 파울 링 F21 물 펌프 분리
F2 압축기 자체 보호 F22 펌프 과부하 / 물 여과 봉쇄
F3 압축기 통신 오류 F26 환경 온도 센서 오류
F4 압축기의 고온 보호 F27 액체 온도 센서 결함
F11 팬 1 파선 F28 입구 온도 센서의 결함
F12 팬 2 육로 F41 액체 또는 액체 흐름이 낮음
F13 팬 3 점선 F42 환경 온도 이상
F14 팬 1 과부하 F43 부동 방지 보호
F15 팬 2 육로 F44 전원 공급 장치의 과전압 / 저전압
F16 팬 3 과부하 F21 펌프 라인이 부러졌습니다.

참고 : 어떤 오류가 발생하면 호스트는 계속 작동하지만 자동으로 복구 방법이나 대안을 취할 것입니다.
